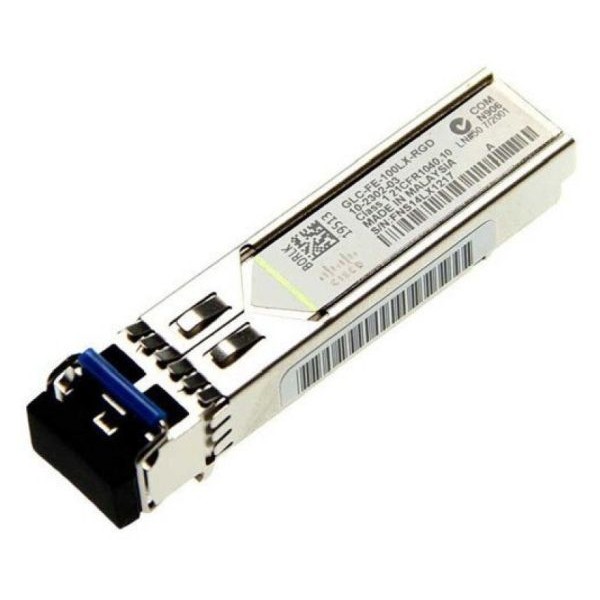

Оптический модуль Cisco GLC-FE-100LX-RGD

Оптические модули от компании Cisco разработаны для трансформации электрических импульсов в световые и обратно. Это позволяет строить высокоскоростные линии связи на базе оптоволокна. Большинство таких устройств объединяют в себе функции приемника и передатчика. Бренд выпускает огромный ассортимент трансиверов, которые делятся по скорости обмена данными, типу корпуса и предельной дистанции работы.

В сетевой индустрии сигнал пускают по многомодовому (MultiMode) или одномодовому (SingleMode) кабелю. Стандартная схема с двумя волокнами требует наличия излучателя Tx (Transmitter) и фотоприемника Rx (Receiver).Чтобы не прокладывать лишние кабели, Cisco активно использует технологии спектрального уплотнения (WDM). Они позволяют транслировать данные в обе стороны по общему физическому волокну на разных длинах волн:

• CWDM: обеспечивает до 8 дуплексных каналов связи на дистанциях до 160 км (с шагом 20 нм в спектре от 1270 нм до 1610 нм)
• DWDM: метод плотного уплотнения, способный развернуть до 60 независимых дуплексных каналов.

SFP передают информацию на скорости 100 Мбит/с или 1 Гбит/с. Их малый размер помогает инженерам собирать коммутационные узлы высокой плотности — до 52 портов на один юнит (1U). Ярким примером надежного оборудования в этом классе является промышленный модуль Cisco GLC-FE-100LX-RGD, созданный для работы в суровых температурных условиях на скорости 100 Мбит/с.

SFP+обладают точно такими же габаритами, как и базовые SFP, но работают в 10 раз быстрее (до 10 Гбит/с).XFP: имеют измененные размеры и традиционно применяются на магистралях большой протяженности.

QSFP и CFP более крупные модули, которые закрывают потребности высоконагруженных узлов на скоростях 40 Гбит/с и 100 Гбит/с.

Для коммутации с оптическими линиями инженеры Cisco используют разные типы коннекторов. Одноволоконные системы чаще всего строятся на разъемах SC. Для двухволоконных трасс (а иногда и для одноволоконных) стандартом стали более компактные разъемы LC. Почти вся линейка оригинальных модулей Cisco оснащена интеллектуальной системой контроля DDM (Digital Diagnostics Monitoring). Этот инструмент дает возможность сетевому администратору в режиме реального времени отслеживать «здоровье» трансивера - рабочую температуру, входящее напряжение и текущие уровни оптического сигнала.

Технические характеристики оптического модуля Cisco GLC-FE-100LX-RGD:
